خدمات تخصصی طراحی و پیاده‌سازی سامانه‌های اعلام حریق
سامانه اعلام حریق مجموعه‌ای از تجهیزات تشخیص، پردازش و هشدار است که برای شناسایی نشانه‌های حریق و اطلاع‌رسانی سریع به افراد و سامانه‌های مرتبط به کار می‌رود. طراحی و استقرار این سیستم در پروژه‌های صنعتی، ساختمانی و زیرساختی به بررسی کاربری، شرایط محیطی، سطح ریسک، معماری، تجهیزات موجود و الزامات فنی نیاز دارد.
خدمات NTAN از بازدید و جمع‌آوری اطلاعات آغاز می‌شود و می‌تواند طراحی، تأمین تجهیزات، نصب، تست، راه‌اندازی، تهیه مدارک As-Built و نگهداری دوره‌ای را شامل شود.
طراحی مبتنی بر ارزیابی نیاز و ریسک
هر پروژه بر اساس کاربری، مساحت، نوع فرایند، مواد موجود، شرایط محیطی و الزامات بهره‌برداری بررسی می‌شود. نتیجه این بررسی در انتخاب نوع سامانه، تجهیزات، جانمایی و روش اجرای پروژه مورد استفاده قرار می‌گیرد.
تأمین تجهیزات متناسب با طراحی
تجهیزات بر اساس مشخصات فنی پروژه، سازگاری اجزا، شرایط نصب و الزامات کارفرما انتخاب و تأمین می‌شوند. مدارک فنی سازنده و گواهی‌های مرتبط نیز در صورت نیاز پروژه بررسی خواهند شد.
اجرا، تست و راه‌اندازی
استقرار سیستم شامل آماده‌سازی زیرساخت، کابل‌کشی، نصب تجهیزات، اتصال اجزا و پیکربندی سامانه است. پس از نصب، عملکرد تجهیزات و منطق کنترلی طبق برنامه تست و چک‌لیست پروژه بررسی می‌شود.
نگهداری و پشتیبانی فنی
خدمات پس از اجرا می‌تواند شامل بازدید دوره‌ای، تست عملکرد، بررسی خطاها، سرویس تجهیزات، ثبت سوابق و ارائه پیشنهادهای اصلاحی باشد.
مراحل طراحی و پیاده‌سازی سامانه اعلام حریق
از تحلیل ریسک اولیه تا پشتیبانی بلندمدت، ما یک چرخه حیات کامل و قابل اتکا برای سیستم ایمنی شما تعریف می‌کنیم. این فرایند به پوشش منظم مراحل پروژه و پیگیری الزامات فنی کمک می‌کند.
بازدید و جمع‌آوری اطلاعات
اولین گام، بازدید میدانی توسط کارشناسان فنی ما برای ارزیابی ریسک‌ها (حریق، نشت گاز) و درک کامل نیازمندی‌های عملیاتی شماست. در این فاز، تمام داده‌های کلیدی، نقشه‌ها و اسناد موجود برای تحلیل اولیه جمع‌آوری می‌شود
طراحی و مهندسی
تیم مهندسی ما بر اساس داده‌های اولیه و استانداردهای NFPA/EN، طراحی پایه و تفصیلی سیستم را با نرم‌افزارهای تخصصی انجام می‌دهد. این فرآیند مهندسی، جانمایی دقیق تجهیزات و تهیه نقشه‌های اجرایی را پوشش می‌دهد.
تأمین تجهیزات معتبر
تجهیزات بر اساس مشخصات فنی پروژه، سازگاری با سایر اجزای سیستم، شرایط محیطی و الزامات کارفرما انتخاب و تأمین می‌شوند. مدارک فنی سازنده و گواهی‌های مرتبط، در صورت نیاز پروژه، بررسی خواهند شد.
اجرای زیرساخت و نصب
تیم‌های اجرایی مجرب ما، تحت نظارت واحد مهندسی، عملیات نصب شامل کابل‌کشی و نصب تجهیزات را با دقت بالا و منطبق بر نقشه‌های اجرایی مصوب، پیاده‌سازی کرده و به اتمام می‌رسانند.
تست و راه‌اندازی
در این فاز، تست‌های پیش‌راه‌اندازی و راه‌اندازی برای ارزیابی عملکرد هر جزء و یکپارچگی کل سیستم، مطابق با دستورالعمل های شرکت سازنده به صورت دقیق وکامل انجام پذیرد.
آموزش و تحویل
برای تضمین کاربری صحیح، تیم فنی ما آموزش‌های جامع تئوری و عملی را به اپراتورها و پرسنل بهره بردار شما ارائه می‌دهد. این کلید بهره‌برداری موثر از سیستم در شرایط اضطراری و بلندمدت می‌باشد
تحویل با مستندات As-Built
پس از تایید نهایی عملکرد، پروژه همراه با مجموعه کامل مستندات، شامل نقشه‌های چون‌ساخت (As-Built)، دیتاشیت‌ها و گزارش‌های تست، به کارفرما تحویل شده و آرشیو فنی پروژه تکمیل می‌گردد.
نگهداری و پشتیبانی (O&M)
ما با ارائه قراردادهای سرویس و نگهداری دوره‌ای (PM)، عملکرد پایدار و قابل اتکای سیستم شما را در بلندمدت تضمین می‌کنیم. تیم پشتیبانی فنی ما همواره برای پاسخگویی به نیازهای شما و رفع مشکلات آماده است.
طرح توسعه (Future Plan)
ما نگاهی آینده‌نگر به پروژه‌ها داریم. در راستای ارتباط مستمر با کارفرما در این مرحله، طرح‌ها و پیشنهادات و مشاوره های فنی جهت بهبود و بروزرسانی سیستم ها برای توسعه یا ارتقاء سیستم در آینده، ارائه می‌شود.
راهکارهای اعلام حریق برای صنایع و کاربری‌های مختلف
پروژه‌های منتخب اجرای سیستم اعلام حریق NTAN
ما مفتخریم که در حفاظت از مهم‌ترین دارایی‌های صنعتی و تجاری کشور سهیم بوده‌ایم. در ادامه، نمونه‌هایی از چالش‌هایی که با موفقیت پشت سر گذاشته‌ایم را مشاهده می‌کنید
استان کرمان، مجتمع صنعتی و معدنی گل‌گهر، نیروگاه خورشیدی
پروژه طراحی، نصب و راه‌اندازی سیستم اعلام حریق نیروگاه خورشیدی گل‌گهر
تأمین ایمنی صنایع نیروگاهی با اجرای سیستم اعلام حریق هوشمند Zetta توسط ntan
استان البرز، شهرک صنعتی اشتهارد
احمد آباد مستوفی
پروژه تامین و اجرای سیستم اعلام حریق سازمان پژوهش‌های علمی و صنعتی ایران
تامین تجهیزات آدرس‌پذیر زیتکس و پیاده‌سازی زیرساخت اعلام حریق در ابعاد کارگاهی و صنعتی
استان سمنان، پست برق ایوانکی
پروژه تأمین، طراحی و اجرای سیستم اعلام حریق پست برق ایوانکی
پیاده‌سازی راهکارهای مهندسی اعلام حریق در سازه‌های بلندمرتبه و حساس صنعت برق
استان البرز، شهر کرج، ساختمان اداری پست بانک
پروژه تأمین، نصب و اجرای سیستم اعلام حریق ساختمان پست بانک کرج
پیاده‌سازی بستر مدرن اعلام حریق در سازه‌ای قدیمی و در حال بهره‌برداری
شهربابک، کرمان
پروژه طراحی مهندسی سیستم‌های ایمنی و الکتریکال مس خاتون‌آباد
تلفیق استانداردهای صنعتی و ساختمانی در طراحی سیستم‌های ایمنی پیشرفته
تهران-لویزان
طراحی و اجرای سیستم اعلام حریق تخصصی درمانگاه شهید فلاحی (نزاجا)
تأمین ایمنی مراکز درمانی با استانداردهای سازمان آتش‌نشانی
تهران، منطقه غرب
طراحی، تامین و راه‌اندازی سیستم اعلام حریق هوشمند برج پارسه
ارتقای ایمنی سازه‌های بلندمرتبه با مهندسی مجدد و تکنولوژی Zeta انگلستان
تهران
نگهداری و پشتیبانی بانک تجارت
تبدیل چالش‌های ایمنی به پایداری: پروژه نگهداری ۲۷ ساختمان اصلی بانک تجارت
دامنه خدمات اعلام حریق از طراحی تا نگهداری
شرکت نیرو توسعه آتی‌نگر (NTAN) در حوزهٔ خدمات اعلام حریق، یک سبد خدمات کامل از مرحلهٔ مطالعات اولیه تا نگهداری بلندمدت ارائه می‌دهد. رویکرد NTAN مشاوره‌ای است؛ یعنی پیش از پیشنهاد هر راهکار، نیاز پروژه، شرایط سایت و سطح ریسک بررسی می‌شود و سپس سیستمی متناسب با همان پروژه طراحی می‌گردد.
دامنه خدمات اعلام حریق NTAN در پنج حوزهٔ اصلی سازماندهی شده است:
- طراحی: مطالعهٔ نیاز پروژه، انتخاب نوع سیستم، جانمایی تجهیزات و تهیهٔ مدارک مهندسی.
- تأمین: انتخاب و تأمین تجهیزات معتبر بر اساس مشخصات فنی تأییدشده در مرحلهٔ طراحی.
- نصب و اجرا: اجرای زیرساخت، کابل‌کشی، نصب تجهیزات و پیکربندی پنل و دستگاه‌ها.
- تست و راه‌اندازی: بررسی عملکرد کلی سیستم، تست دتکتورها و شستی‌ها، رفع نواقص و تحویل.
- نگهداری و پشتیبانی: بازدید دوره‌ای، سرویس، تست عملکرد و مدیریت خطاها پس از تحویل.
این دامنه انعطاف‌پذیر است؛ کارفرما می‌تواند تنها یک خدمت تخصصی (مثلاً فقط طراحی یا فقط نگهداری) یا مجموعه‌ای یکپارچه از طراحی تا نگهداری را درخواست کند.
| حوزهٔ خدمت | توضیح کوتاه |
| طراحی | مطالعهٔ نیاز پروژه، انتخاب نوع سیستم، جانمایی و مدارک مهندسی |
| تأمین | انتخاب و تأمین تجهیزات بر اساس مشخصات فنی تأییدشده |
| نصب و اجرا | زیرساخت، کابل‌کشی، نصب و پیکربندی پنل |
| تست و راه‌اندازی | بررسی عملکرد، تست تجهیزات، رفع نواقص |
| نگهداری و پشتیبانی | بازدید دوره‌ای، سرویس و مدیریت خطاها |
در ادامهٔ این صفحه، جزئیات هر حوزه، انواع سیستم‌ها و مراحل اجرا به‌طور کامل توضیح داده شده است.
طراحی سامانه اعلام حریق
طراحی با جمع‌آوری اطلاعات پروژه (کاربری، مساحت، نقشه‌ها، فرایندها و تجهیزات حساس) آغاز می‌شود. خروجی این مرحله شامل نقشهٔ جانمایی تجهیزات، دیاگرام اتصالات، زون‌بندی یا لوپ‌بندی، مسیر کابل‌کشی و مشخصات فنی تجهیزات است که مبنای تأمین و اجرا قرار می‌گیرد.
تأمین تجهیزات اعلام حریق
تأمین بر اساس مشخصات فنی طراحی انجام می‌شود. معیار انتخاب، سازگاری اجزا با یکدیگر، تطابق با شرایط محیطی پروژه (دما، رطوبت، گردوغبار، مواد قابل اشتعال) و اصالت کالا و گواهی‌های سازنده است. تجهیزاتی تأمین می‌شوند که با راهکار طراحی همخوانی داشته باشند.

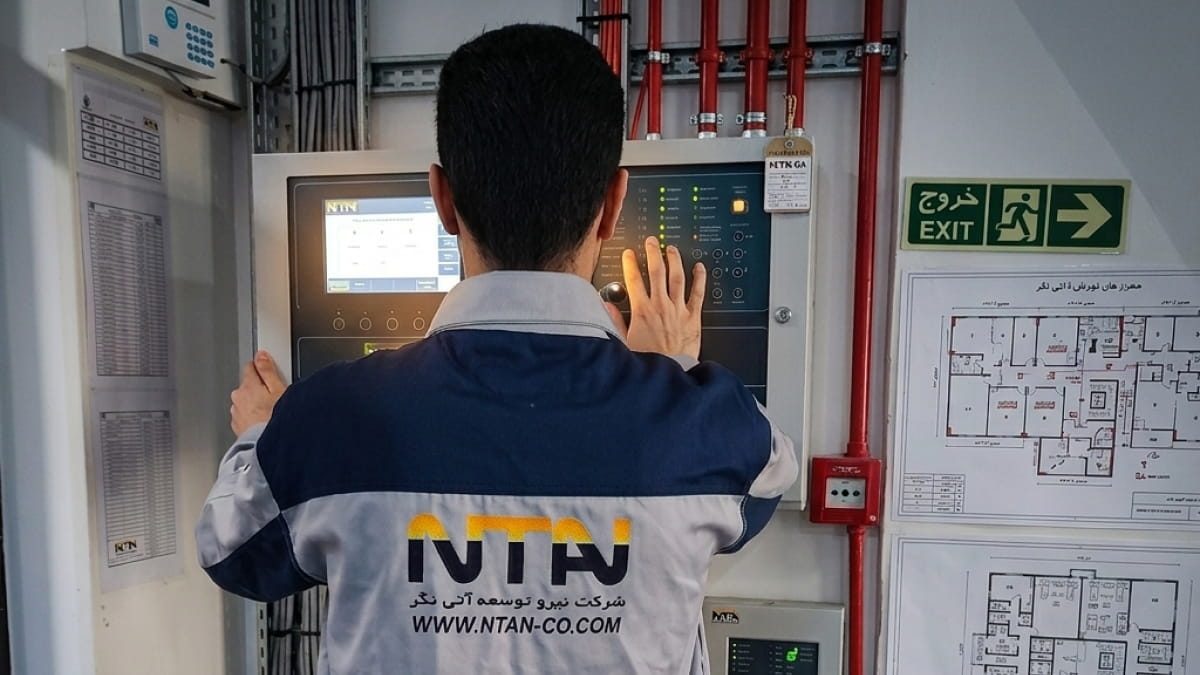

نصب و اجرای سامانه اعلام حریق
در مرحلهٔ اجرا، زیرساخت آماده‌سازی شده، کابل‌کشی انجام می‌گیرد، تجهیزات در محل‌های تعیین‌شده نصب می‌شوند و پنل پیکربندی می‌شود. در پروژه‌های در حال بهره‌برداری، برنامه‌ریزی اجرا به‌گونه‌ای انجام می‌شود که کمترین اختلال در فعالیت جاری ایجاد کند و هماهنگی با سایر تاسیسات حفظ گردد.
تست و راه‌اندازی سامانه اعلام حریق
پس از نصب، اتصالات کنترل و عملکرد دتکتورها، شستی‌ها، آژیرها و ورودی/خروجی‌های پنل تست می‌شود. نتایج تست ثبت و نواقص احتمالی پیش از تحویل رفع می‌گردد. هدف این مرحله، اطمینان از عملکرد صحیح کل سیستم در شرایط واقعی است.
نگهداری و پشتیبانی سیستم اعلام حریق
خدمات پس از اجرا شامل بازدید دوره‌ای، تست عملکرد، سرویس تجهیزات، بررسی خطاها و تعویض قطعات مصرفی است. با قرارداد نگهداری (PM)، سوابق تست‌ها و سرویس‌ها ثبت و گزارش‌های دوره‌ای به کارفرما ارائه می‌شود تا آمادگی سامانه در طول بهره‌برداری حفظ گردد.

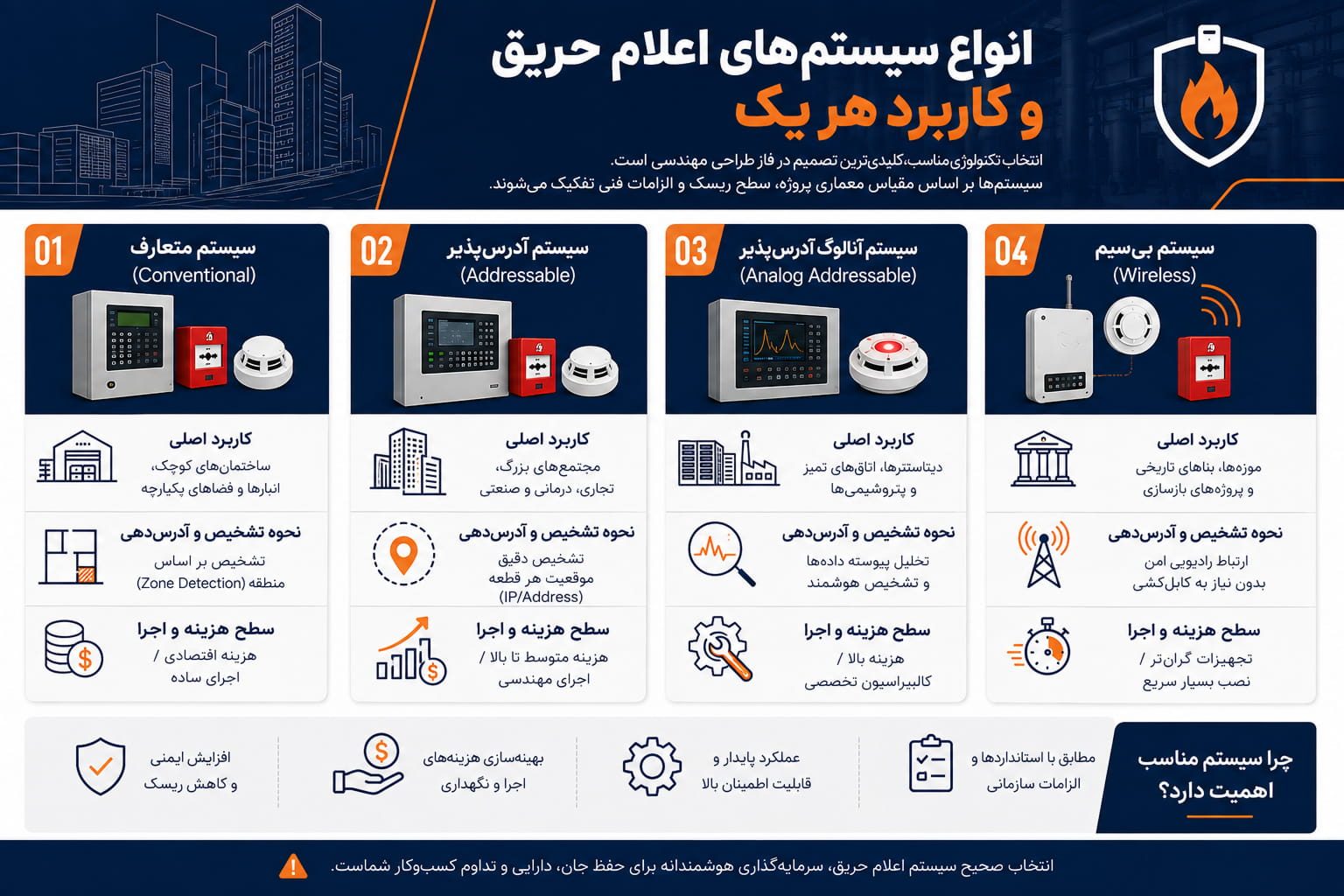

سیستم‌های اعلام حریق قابل طراحی و اجرا
در طراحی و پیاده‌سازی سامانه‌های اعلام حریق، نوع سیستم به عواملی چون مساحت، تعداد طبقات، کاربری، سطح ریسک و الزامات آتش‌نشانی بستگی دارد. به همین دلیل NTAN از عبارت «بهترین سیستم» به‌صورت مطلق استفاده نمی‌کند؛ سیستم مناسب، سیستمی است که با نیاز و شرایط پروژه همخوان باشد. در ادامه، چهار نوع رایج سیستم که NTAN قادر به طراحی و اجرای آن‌هاست معرفی می‌شود.
نوع سیستم | کاربرد اصلی | نحوه تشخیص و آدرس‌دهی | سطح هزینه و اجرا |
متعارف (Conventional) | ساختمان‌های کوچک، انبارها و فضاهای یکپارچه | تشخیص بر اساس منطقه (Zone Detection) | هزینه اقتصادی / اجرای ساده |
آدرس‌پذیر (Addressable) | مجتمع‌های بزرگ، تجاری، درمانی و صنعتی | تشخیص دقیق موقعیت هر قطعه (IP/Address) | هزینه متوسط تا بالا / اجرای مهندسی |
آنالوگ آدرس‌پذیر (Analog Addressable) | دیتاسنترها، اتاق‌های تمیز و پتروشیمی‌ها | تحلیل پیوسته داده‌ها و تشخیص هوشمند | هزینه بالا / کالیبراسیون تخصصی |
بی‌سیم (Wireless) | موزه‌ها، بناهای تاریخی و پروژه‌های بازسازی | ارتباط رادیویی امن بدون نیاز به کابل‌کشی | تجهیزات گران‌تر / نصب بسیار سریع |
سیستم اعلام حریق متعارف
سیستم متعارف (Conventional)، ساختمان را به زون‌های مجزا تقسیم می‌کند و پنل محل وقوع حریق را به‌صورت زون نشان می‌دهد. این نوع سیستم برای پروژه‌های کوچک با تعداد زون محدود و ساختار ساده مناسب است؛ در این سیستم پنل زون خطر را شناسایی می‌کند اما تجهیز دقیق فعال را نشان نمی‌دهد.
سیستم اعلام حریق آدرس‌پذیر
در سیستم آدرس‌پذیر (Addressable)، هر تجهیز دارای آدرس یکتاست و پنل دقیقاً مشخص می‌کند کدام تجهیز فعال شده است. این ویژگی برای پروژه‌های بزرگ، صنعتی، درمانی و مراکز داده که شناسایی سریع و دقیق محل حریق حیاتی است، مزیت قابل‌توجهی ایجاد می‌کند. این سیستم قابلیت مدیریت خطا و گزارش‌گیری دقیق‌تری نیز فراهم می‌سازد.
سیستم آنالوگ آدرس‌پذیر
نوع پیشرفته‌تر سیستم آدرس‌پذیر، نوع آنالوگ است که علاوه بر آدرس، داده‌های محیطی هر تجهیز (مانند میزان دود یا حرارت) را به پنل ارسال می‌کند. این قابلیت امکان تنظیم حساسیت هر دتکتور بر اساس شرایط محیطی و مدیریت هوشمندتر هشدارها را فراهم می‌سازد و در پروژه‌هایی با نیاز به دقت بالا کاربرد دارد.
سیستم اعلام حریق بی‌سیم
سیستم بی‌سیم (Wireless) برای پروژه‌هایی مناسب است که کابل‌کشی در آن‌ها دشوار یا مخرب است؛ مانند بناهای تاریخی، ساختمان‌های در حال بازسازی یا فضاهایی با محدودیت زیرساخت. در انتخاب این سیستم، کیفیت و پایداری ارتباط رادیویی، پوشش سیگنال و نگهداری باتری تجهیزات باید توسط تیم فنی بررسی شود تا اطمینان از عملکرد پایدار حاصل گردد.
مراحل طراحی و اجرای سیستم اعلام حریق
طراحی و اجرای سیستم اعلام حریق شامل هفت مرحلهٔ اصلی است: بازدید و جمع‌آوری اطلاعات، ارزیابی ریسک و تعیین راهکار، طراحی و تهیهٔ مدارک مهندسی، تأمین تجهیزات، اجرای زیرساخت و نصب، تست و راه‌اندازی، و در نهایت تحویل مدارک و نگهداری. این فرایند به این امر کمک می‌کند که سیستم متناسب با نیاز پروژه طراحی و پیاده‌سازی شود.
۱. بازدید و جمع‌آوری اطلاعات پروژه
در این مرحله، کاربری، مساحت، نقشه‌ها، شرایط سایت، فرایندهای عملیاتی، مواد موجود، تجهیزات حساس و الزامات کارفرما بررسی می‌شوند. در صورت نیاز، بازدید از محل و برداشت اطلاعات میدانی نیز انجام می‌گیرد.
۲. ارزیابی ریسک و تعیین راهکار
بر اساس اطلاعات جمع‌آوری‌شده، سناریوهای محتمل حریق، نقاط حساس و سطح حفاظت مورد نیاز تحلیل می‌شود. خروجی این مرحله، انتخاب نوع سیستم، روش تشخیص و دامنهٔ تجهیزات متناسب با ریسک پروژه است.
۳. طراحی و تهیهٔ مدارک مهندسی
در این مرحله، نقشهٔ جانمایی تجهیزات، دیاگرام اتصالات، زون‌بندی یا لوپ‌بندی، مسیر کابل‌کشی و مشخصات فنی تجهیزات تهیه می‌شود. سطح جزئیات مدارک بر اساس ماهیت پروژه و محدودهٔ قرارداد تعیین می‌گردد.
۴. تأمین تجهیزات و کنترل مدارک
تجهیزات بر اساس مشخصات فنی تأییدشده، سازگاری اجزا، شرایط محیطی و گواهی‌های سازنده انتخاب و تأمین می‌شوند. بررسی مدارک فنی، اصالت کالا و شرایط گارانتی برای اقلام حساس انجام می‌گیرد.
۵. اجرای زیرساخت و نصب تجهیزات
عملیات اجرایی شامل آماده‌سازی زیرساخت، کابل‌کشی، نصب تجهیزات در محل‌های تعیین‌شده و پیکربندی پنل است. هماهنگی با سایر تاسیسات و کنترل اختلال در پروژه‌های در حال بهره‌برداری در این مرحله مدنظر قرار می‌گیرد.
۶. تست، راه‌اندازی و آموزش
پس از نصب، عملکرد کلی سیستم مطابق چک‌لیست پروژه تست می‌شود. دتکتورها، شستی‌ها، آژیرها و منطق‌های ورودی/خروجی بررسی، نتایج ثبت و نواقص رفع می‌گردند. آموزش بهره‌برداران نیز می‌تواند در این مرحله برنامه‌ریزی شود.
۷. تحویل مدارک و نگهداری
در پایان، مدارک فنی شامل نقشه‌های As-Built، فهرست تجهیزات، گزارش تست و دستورالعمل بهره‌برداری تحویل داده می‌شود و برنامهٔ نگهداری دوره‌ای برای حفظ آمادگی سیستم آغاز می‌گردد.
سیستم اعلام حریق چگونه از افراد و دارایی‌ها محافظت می‌کند؟
عملکرد سیستم اعلام حریق بر یک چرخهٔ سه‌مرحله‌ای استوار است: تشخیص، پردازش و هشدار/واکنش. در گام نخست، دتکتورها نشانه‌های حریق (دود، حرارت، شعله یا گاز) را در محیط شناسایی می‌کنند. سپس پنل مرکزی سیگنال دریافتی را پردازش کرده و بر اساس منطق تعیین‌شده، هشدار صوتی و بصری صادر می‌کند تا تخلیه و واکنش سریع انجام شود.
علاوه بر هشدار، سیستم اعلام حریق می‌تواند با سایر سیستم‌های ساختمان یکپارچه شود؛ مانند قطع/وصل سیستم تهویه (HVAC) برای جلوگیری از انتشار دود، هدایت آسانسور به طبقهٔ همکف، باز کردن درهای خروجی و هماهنگی با سیستم اطفای حریق. این یکپارچگی، نقش سیستم را از یک هشداردهندهٔ ساده به بخشی از شبکهٔ ایمنی فعال ساختمان ارتقا می‌دهد و زمان واکنش را در شرایط اضطراری کاهش می‌بخشد.

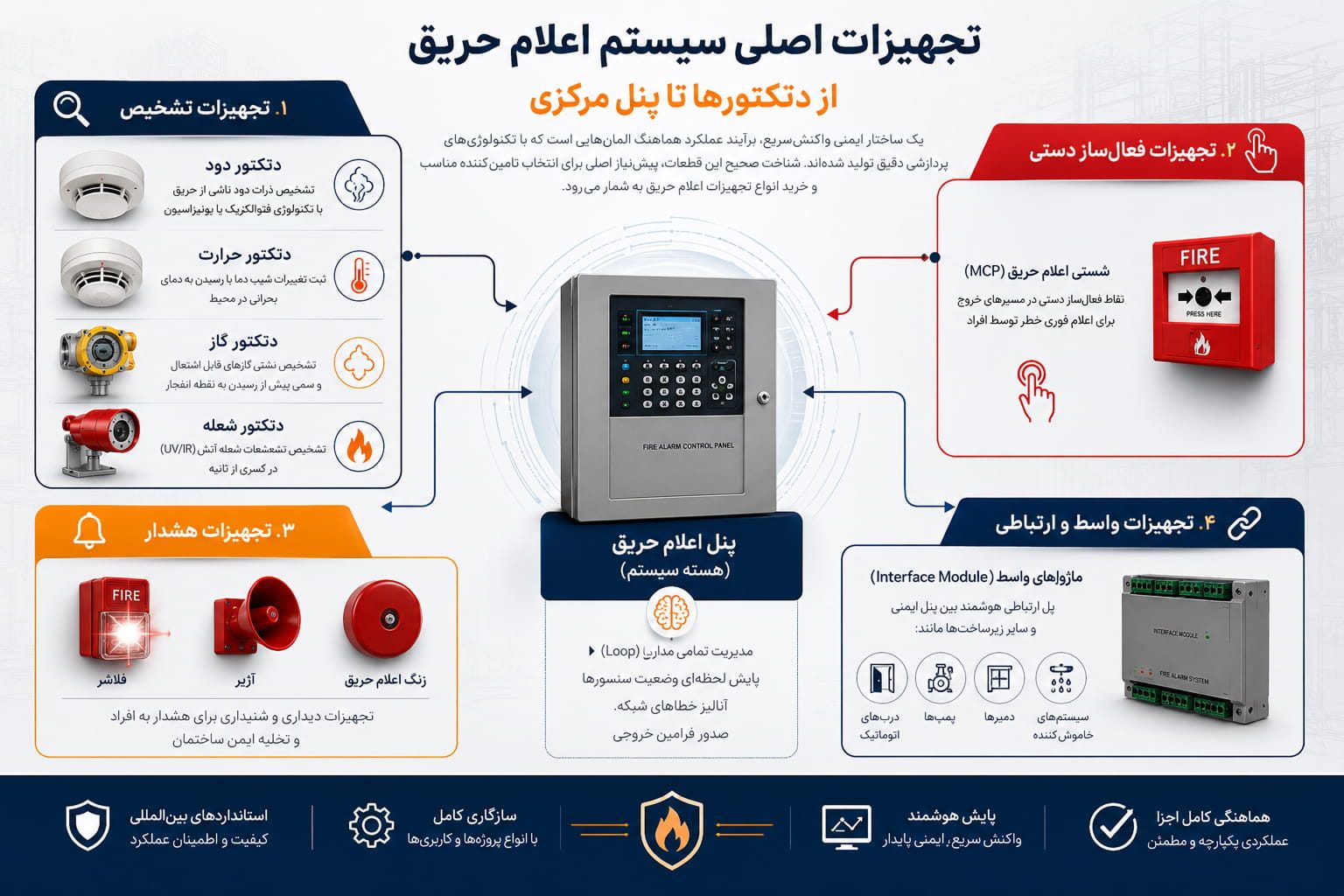

تجهیزات اصلی سیستم اعلام حریق
آشنایی با اجزای اصلی سیستم، درک راهکار پیشنهادی و مدارک فنی را برای کارفرما ساده‌تر می‌کند. هر تجهیز در ادامه به‌طور مختصر معرفی شده است؛ برای مشاهدهٔ مشخصات فنی، برندها و استعلام قیمت به صفحهٔ تجهیزات اعلام حریق مراجعه کنید.
تجهیز | کاربرد |
پنل مرکزی | پردازش سیگنال‌ها، مدیریت هشدار، نمایش محل و وضعیت خطا |
دتکتور دود و حرارت | تشخیص دود یا افزایش دما در فضاهای مختلف |
دتکتور شعله و گاز | تشخیص شعله و نشت گاز در محیط‌های صنعتی و فرایندی |
شستی، آژیر و فلاشر | اعلام دستی حریق و هشدار صوتی/بصری |
ماژول‌ها و تجهیزات واسط | یکپارچه‌سازی با سایر سیستم‌ها و کنترل ورودی/خروجی |
کابل، باتری و تجهیزات جانبی | انتقال سیگنال، تغذیهٔ پشتیبان و اتصال اجزا |
پنل مرکزی اعلام حریق
پنل مرکزی، مغز سیستم است و وظیفهٔ پردازش سیگنال دریافتی از دتکتورها، مدیریت هشدارها، نمایش محل حریق و ثبت خطاها را بر عهده دارد. نوع پنل (متعارف یا آدرس‌پذیر) بر اساس طراحی پروژه انتخاب می‌شود.
دتکتورهای دود و حرارت
دتکتور دود، وجود ذرات معلق ناشی از حریق را شناسایی می‌کند و دتکتور حرارت، افزایش غیرعادی دما را. انتخاب نوع دتکتور بر اساس کاربری و شرایط محیطی فضاست؛ مثلاً در محیط‌های پرگردوغبار، دتکتور حرارت گزینهٔ مناسب‌تری است.
دتکتور شعله و گاز
در محیط‌های صنعتی و فرایندی که مواد قابل اشتعال یا گازهای خطرناک وجود دارند، دتکتور شعله و گاز مورد استفاده قرار می‌گیرد. این تجهیزات برای صنایع نفت، گاز و پتروشیمی که شناسایی سریع نشت یا اشتعال حیاتی است، کاربرد دارند.
شستی، آژیر و فلاشر
شستی، امکان اعلام دستی حریق را فراهم می‌کند و آژیر و فلاشر، هشدار صوتی و بصری صادر می‌کنند. این تجهیزات به‌ویژه در فضاهایی با افراد ناشنوا یا محیط‌های پرسر و صدا اهمیت دارند.
ماژول‌ها و تجهیزات واسط
ماژول‌های واسط، ارتباط سیستم اعلام حریق با سایر سیستم‌های ساختمان (مانند HVAC، آسانسور، درها و سیستم اطفا) را فراهم می‌کنند و امکان اجرای منطق‌های کنترلی را در شرایط حریق مهیا می‌سازند.
کابل، باتری و تجهیزات جانبی
کابل‌ها سیگنال و توان را بین تجهیزات منتقل می‌کنند، باتری پشتیبان تغذیهٔ سیستم را در قطع برق تأمین می‌کند و تجهیزات جانبی (مانند قاب‌ها و پایه‌ها) به نصب صحیح اجزا کمک می‌کنند.
استانداردها و الزامات طراحی سیستم اعلام حریق
در طراحی و اجرای سیستم اعلام حریق، استانداردها به‌عنوان مرجع فنی معرفی می‌شوند، نه تضمین مطلق؛ زیرا نسخهٔ قابل اعمال هر استاندارد باید بر اساس نوع پروژه، کاربری و ضوابط مرجع ذی‌صلاح بررسی شود. NTAN طراحی را بر اساس استانداردهای شناخته‌شدهٔ بین‌المللی و ملی انجام می‌دهد.
استاندارد / مرجع | حوزهٔ پوشش |
NFPA 72 | طراحی، نصب، تست و نگهداری سیگنالینگ حریق |
EN 54 | عملکرد، سازگاری و آزمون تجهیزات |
ضوابط محلی و مشخصات کارفرما | الزامات سازمان آتش‌نشانی و مشخصات پروژه |
NFPA 72
استاندارد NFPA 72، از مراجع شناخته‌شدهٔ بین‌المللی برای طراحی، نصب، تست و نگهداری سیستم‌های سیگنالینگ حریق است. این استاندارد الزاماتی برای جانمایی دتکتورها، کابل‌کشی، پنل و تست ارائه می‌دهد که در طراحی پروژه‌های صنعتی و ساختمانی ملاک عمل قرار می‌گیرد.
EN 54
استاندارد EN 54، مرجع اروپایی برای تجهیزات و اجزای سیستم‌های اعلام حریق است و الزامات عملکردی، سازگاری و آزمون تجهیزات را پوشش می‌دهد. انتخاب تجهیزات دارای تأییدیهٔ این استاندارد، در پروژه‌هایی که کارفرما آن را شرط کرده، لحاظ می‌شود.
ضوابط محلی و مشخصات کارفرما
علاوه بر استانداردهای بین‌المللی، ضوابط سازمان آتش‌نشانی و مشخصات فنی کارفرما (مشخصات عمومی و اختصاصی) در طراحی لحاظ می‌شوند. این ضوابط ممکن است الزامات اضافی برای جانمایی، کابل‌کشی یا نوع تجهیزات داشته باشند که باید در مرحلهٔ طراحی شناسایی شوند.
کنترل کیفیت و تست
کنترل کیفیت در طول طراحی و اجرا، شامل بازرسی تجهیزات، بررسی کابل‌کشی، تست عملکرد و مستندسازی نتایج است. این فرایند به اجرا و تحویل سیستم مطابق با مدارک مهندسی و استانداردهای ملاک عمل کمک می‌کند.
الزامات تحویل و تأیید پروژه‌های اعلام حریق
مدارک قابل تحویل در پایان پروژه، به قرارداد و مرجع ذی‌صلاح (مانند سازمان آتش‌نشانی) وابسته است. NTAN نقشه‌ها، دیاگرام‌ها، محاسبات و مشخصات فنی را بر اساس ضوابط ملاک عمل تهیه می‌کند و هماهنگی با مرجع مربوط و ارائهٔ مدارک بر اساس قرارداد پروژه انجام می‌شود. مسئولیت‌ها و دامنهٔ هماهنگی باید در مرحلهٔ قرارداد شفاف شود؛ NTAN ادعای قطعی در خصوص تأییدیهٔ نهایی مراجع ندارد، اما مدارک فنی لازم را بر اساس ضوابط ملاک عمل آماده می‌سازد.
کابل‌کشی، تست و تحویل سیستم اعلام حریق
بخش اجرایی طراحی و اجرای سیستم اعلام حریق، تنها نصب تجهیزات نیست؛ کابل‌کشی و تست‌های دقیق، بخش قابل‌توجهی از کار را تشکیل می‌دهند. در انتخاب کابل، تفاوت کابل مقاوم در برابر حریق با کابل کم‌دود و کم‌هالوژن (LSZH) بر اساس شرایط و الزامات پروژه بررسی می‌شود؛ هر یک کاربرد و ویژگی‌های خاص خود را دارد.
مراحل تست سیستم پیش از تحویل شامل موارد زیر است:
مرحلهٔ تست | هدف |
پیوستگی کابل‌ها | بررسی سلامت مسیرها و اتصالات |
خطا و اتصال کوتاه | شناسایی خطاهای سیم‌کشی پیش از راه‌اندازی |
دتکتورها و شستی‌ها | بررسی عملکرد هر تجهیز در محل نصب |
آژیرها و فلاشرها | اطمینان از صدور هشدار صوتی و بصری |
منطق Cause & Effect | بررسی واکنش‌های تعریف‌شده هنگام فعال‌شدن تجهیز |
در پایان، نقشه‌های As-Built که وضعیت اجراشدهٔ واقعی سیستم را نشان می‌دهند، تهیه و تحویل داده می‌شوند.
هزینه طراحی و اجرای سیستم اعلام حریق چگونه محاسبه می‌شود؟
هزینهٔ طراحی و اجرای سیستم اعلام حریق ثابت نیست و به مشخصات هر پروژه بستگی دارد؛ به همین دلیل NTAN قیمت واحد غیرواقعی ارائه نمی‌دهد. برآورد دقیق پس از بررسی نقشه‌ها و بازدید از پروژه انجام می‌شود. عوامل مؤثر بر هزینه عبارت‌اند از:
- متراژ و تعداد طبقات ساختمان
- نوع سیستم (متعارف، آدرس‌پذیر، آنالوگ یا بی‌سیم)
- تعداد و نوع تجهیزات (دتکتورها، شستی‌ها، ماژول‌ها)
- طول مسیر کابل‌کشی و نوع کابل
- وضعیت ساختمان (نوساز، در حال بهره‌برداری، بنای تاریخی)
- دامنهٔ خدمت (طراحی، اجرا یا نگهداری به‌تنهایی یا یکپارچه)
- خدمات پس از اجرا (قرارداد نگهداری و پشتیبانی)
عامل مؤثر | اثر بر هزینه |
متراژ و تعداد طبقات | تعیین تعداد تجهیزات و طول کابل |
نوع سیستم (متعارف، آدرس‌پذیر، آنالوگ، بی‌سیم) | تفاوت قیمت پنل و تجهیزات |
تعداد و نوع تجهیزات | دتکتورها، شستی‌ها و ماژول‌های بیشتر |
طول مسیر کابل و نوع کابل | هزینهٔ کابل و اجرای زیرساخت |
وضعیت ساختمان | نوساز، در حال بهره‌برداری یا بنای تاریخی |
دامنهٔ خدمت | طراحی، اجرا یا نگهداری به‌تنهایی یا یکپارچه |
خدمات پس از اجرا | قرارداد نگهداری و پشتیبانی |
سیستم اعلام حریق برای چه پروژه‌هایی اجرا می‌شود؟
سیستم اعلام حریق در طیف گسترده‌ای از پروژه‌ها کاربرد دارد. در ادامه، صنایع اصلی که NTAN در آن‌ها فعالیت کرده، به‌طور مختصر معرفی شده‌اند؛ برای مطالعهٔ راهکارهای اختصاصی هر صنعت به صفحهٔ حوزه‌های فعالیت NTAN مراجعه کنید.
صنعت | نیاز کلیدی سیستم |
صنعتی و کارخانه‌ها | سیستم آدرس‌پذیر، دتکتور متناسب با شرایط محیط |
نفت، گاز و پتروشیمی | دتکتور شعله و گاز، کابل مقاوم در برابر حریق |
مراکز داده و اتاق سرور | تشخیص زودهنگام دود، یکپارچگی با تهویه |
مراکز درمانی و بیمارستان‌ها | تخلیهٔ ایمن، هماهنگی با در و آسانسور |
ساختمان‌های اداری و تجاری | هماهنگی با ظرفیت تخلیه و تعداد طبقات |
پروژه‌های صنعتی و کارخانه‌ها
کارخانه‌ها با حضور ماشین‌آلات، فرایندهای تولید و مواد مختلف، نیازمند سیستم‌های آدرس‌پذیر و دتکتورهای متناسب با شرایط محیطی هستند تا تشخیص سریع و دقیق حریق ممکن شود.
صنایع نفت، گاز و پتروشیمی
در این صنایع، حضور مواد قابل اشتعال و گازهای خطرناک، نیاز به دتکتورهای شعله و گاز و کابل‌کشی مقاوم در برابر حریق را ایجاد می‌کند؛ سیستم‌های طراحی‌شده باید با استانداردهای سخت‌گیرانه هماهنگ باشند.
مراکز داده و اتاق سرور
در دیتاسنترها، شناسایی زودهنگام دود برای جلوگیری از آسیب به تجهیزات حساس حیاتی است و سیستم باید با تهویه و سایر سیستم‌های زیرساختی یکپارچه شود تا واکنش سریع در شرایط اضطراری ممکن گردد.
مراکز درمانی و بیمارستان‌ها
بیمارستان‌ها به دلیل حضور بیماران، تجهیزات پزشکی و نیاز به تخلیهٔ ایمن، نیازمند طراحی دقت‌ناک سیستم اعلام حریق و هماهنگی آن با درها، آسانسورها و سیستم‌های تهویه هستند.
ساختمان‌های اداری و تجاری
در ساختمان‌های اداری و تجاری، سیستم اعلام حریق باید با ظرفیت تخلیهٔ افراد، تعداد طبقات و چیدمان فضایی هماهنگ باشد تا هشدار به‌موقع و تخلیهٔ ایمن امکان‌پذیر شود.
چرا NTAN را برای طراحی و اجرای سیستم اعلام حریق انتخاب کنیم؟
انتخاب پیمانکار مناسب در طراحی و اجرای سیستم اعلام حریق، تأثیر مستقیمی بر کیفیت اجرا و پایداری سیستم در طول بهره‌برداری دارد. NTAN با تکیه بر یک تیم فنی-مهندسی متخصص و ثابت، کل چرخهٔ خدمات از طراحی تا نگهداری را به‌صورت هماهنگ ارائه می‌کند. چهار دلیل اصلی انتخاب NTAN عبارت‌اند از:
- طراحی مهندسی بر اساس نیاز پروژه: راهکاری سفارشی به‌جای یک نسخه ثابت.
- تأمین تجهیزات مطابق مشخصات فنی: توجه به سازگاری، شرایط محیطی و اصالت کالا.
- اجرای هماهنگ، تست و راه‌اندازی: کاهش تداخل اجرایی و تست دقیق پیش از تحویل.
- پشتیبانی و نگهداری پس از تحویل: حفظ آمادگی سیستم و آرامش خاطر کارفرما.
در ادامه، هر یک از این مزایا به‌طور کامل توضیح داده شده است.
طراحی مهندسی بر اساس نیاز پروژه
NTAN پیش از پیشنهاد راهکار، نیازها، ریسک‌ها و شرایط سایت را تحلیل می‌کند و سیستمی متناسب با همان پروژه طراحی می‌کند، نه یک نسخهٔ ثابت برای همه. این رویکرد، پوشش کامل ریسک را با هزینهٔ بهینه فراهم می‌سازد.
تأمین تجهیزات مطابق مشخصات فنی
تأمین تجهیزات بر اساس مشخصات فنی طراحی و با توجه به سازگاری اجزا، شرایط محیطی و اصالت کالا انجام می‌شود. NTAN تنها تجهیزاتی را تأمین می‌کند که استانداردهای موردنظر پروژه را رعایت کرده و گارانتی معتبر داشته باشند.
اجرای هماهنگ، تست و راه‌اندازی
تیم اجرایی ثابت NTAN، نصب، کابل‌کشی، پیکربندی و تست را به‌صورت هماهنگ انجام می‌دهد تا تداخل اجرایی به حداقل برسد. تست‌های دقیق پیش از تحویل، به اطمینان از عملکرد صحیح کل سیستم کمک می‌کند.
پشتیبانی و نگهداری پس از تحویل
پس از تحویل، قراردادهای نگهداری دوره‌ای، بازدید، سرویس و تست عملکرد را شامل می‌شوند تا آمادگی سیستم در طول بهره‌برداری حفظ شود. این پشتیبانی، ریسک از کار افتادن سیستم را کاهش و آرامش خاطر کارفرما را افزایش می‌دهد.
مقالات تخصصی سیستم اعلام حریق
برای پروژه اعلام حریق خود به مشاوره مهندسی نیاز دارید؟
پس از ثبت درخواست، کارشناسان فنی NTAN مستقیماً با شما تماس خواهند گرفت تا در یک جلسه مشاوره تخصصی، الزامات فنی، ریسک‌ها و نیازمندی‌های پروژه شما را بررسی کنند.
سوالات متداول
بله، تیم مهندسی NTAN نقشه‌های جانمایی، دیاگرام‌ها، محاسبات و مشخصات فنی را بر اساس ضوابط ملاک عمل سازمان آتش‌نشانی و استانداردهای NFPA تهیه می‌کند. هماهنگی با سازمان آتش‌نشانی و ارائهٔ مدارک بر اساس قرارداد پروژه انجام می‌شود.
سیستم متعارف (Conventional) زون‌بندی ساده‌ای دارد و برای ساختمان‌های کوچک مناسب است؛ در صورت آلارم، تنها زون خطرزا مشخص می‌شود. سیستم آدرس‌پذیر (Addressable) هر دتکتور را به‌صورت مجزا شناسایی می‌کند، خطا را دقیقاً لوکیت می‌کند و برای ساختمان‌های بزرگ، صنعتی و پروژه‌های EPC که نیاز به مدیریت دقیق دارند، انتخاب استاندارد است. NTAN با بررسی مساحت، تعداد زون‌ها و ضوابط آتش‌نشانی، بهترین گزینه را به شما پیشنهاد می‌دهد.
بله. NTAN دارای مجوزها و گواهینامه‌های معتبر برای طراحی و اجرای سیستم‌های اعلام حریق است. تمام پروژه‌های ما مطابق ضوابط ملاک عمل سازمان آتش‌نشانی تهران و استانداردهای NFPA 72 و EN 54 طراحی، اجرا و تست می‌شوند. تحویل پروژه با مستندات کامل As-Built و راهنمایی برای اخذ تاییدیه آتش‌نشانی انجام می‌گیرد.
بله، تمامی مراحل طراحی، مهندسی و اجرای سیستم‌های اعلام حریق در شرکت NTAN کاملاً منطبق بر آخرین ویرایش استانداردهای بین‌المللی NFPA 72 و EN 54 و همچنین ضوابط ملاک عمل سازمان آتش‌نشانی تهران انجام می‌شود.
هزینه اجرا به عواملی مانند مساحت، نوع سیستم (آدرس‌پذیر یا متعارف)، تعداد دتکتورها، نوع کابل‌کشی و پیچیدگی محیط پروژه بستگی دارد. برآورد دقیق نیازمند بازدید از محل و بررسی نقشه‌ها است. NTAN پروپوزال شفاف و تفکیک‌شده ارائه می‌دهد تا هیچ هزینه پنهانی وجود نداشته باشد. برای دریافت استعلام، فرم درخواست را تکمیل کنید.
مشتریان دارای قرارداد نگهداری NTAN از خدمات پشتیبانی ۲۴/۷ بهره‌مند هستند. تیم فنی ما در کوتاه‌ترین زمان ممکن برای رفع مشکل اقدام می‌کند. علت آلارم‌های کاذب اغلب تنظیم نادرست حساسیت دتکتور یا نقص در نگهداری است که با PM منظم قابل پیشگیری است.
هزینه نهایی به عواملی مانند نوع سیستم (آدرس‌پذیر یا متعارف)، متراژ پروژه، سطح ریسک حریق، برند تجهیزات و حجم کابل‌کشی ضد حریق بستگی دارد. برای دریافت پیش‌فاکتور دقیق و استعلام قیمت می‌توانید فرم مشاوره ما را تکمیل کنید.
قراردادهای نگهداری پیشگیرانه NTAN شامل بازدیدهای دوره‌ای برنامه‌ریزی‌شده، تست عملکردی تمام دتکتورها و شستی‌ها، بررسی و شارژ باطری‌های پنل، به‌روزرسانی لاگ‌های سیستم و پشتیبانی اورژانسی در صورت خرابی است. هدف این قراردادها کاهش ریسک از کار افتادن سیستم و اطمینان از آمادگی دائمی آن است.
