پیمانکار تاسیسات برق و مکانیک
پیمانکار تاسیسات برق و مکانیک به روش EPC مسئول طراحی، تأمین تجهیزات، اجرا، تست، راهاندازی و تحویل پروژه است. این رویکرد با ایجاد مدیریت یکپارچه، هماهنگی میان بخشهای برق و مکانیک را افزایش داده، دوبارهکاری را کاهش میدهد و زمان، هزینه و ریسک اجرای پروژههای صنعتی را کنترل میکند.
- طراحی مهندسی یکپارچه: تطابق کامل نقشههای فاز ۱ و ۲ الکتریکال و مکانیکال.
- تأمین متمرکز تجهیزات: خرید بر اساس وندورلیست تایید شده با کنترل کیفیت واحد.
- اجرای بدون تداخل: مدیریت زمانبندی و مسیرهای عبور تاسیسات (Routing).
- تحویل جامع: انجام تستهای عملکردی و ارائه مستندات نهایی پایانی.

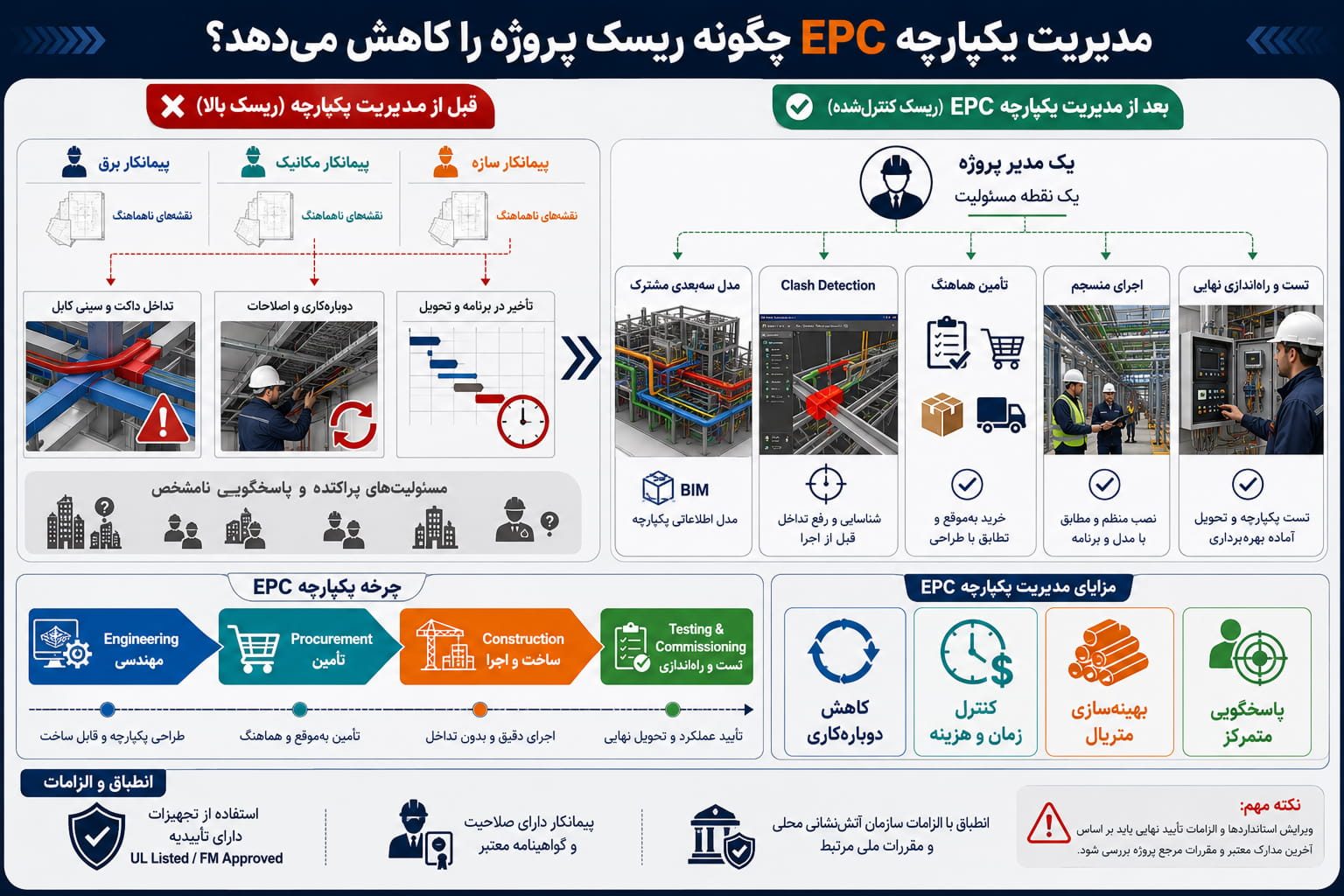

چرا مدیریت یکپارچه EPC در تاسیسات برق و مکانیک، ریسک پروژه شما را کاهش میدهد؟
در پروژههای بزرگ صنعتی، یکی از بزرگترین چالشهای کارفرمایان، تداخلات اجرایی میان دیسیپلینهای مختلف است. انتخاب یک پیمانکار تاسیسات برق و مکانیک که بر اساس مدل EPC (مهندسی، تأمین، ساخت) عمل میکند، به معنای ایجاد یک نقطه مسئولیت واحد در کل چرخه حیات پروژه است. در این ساختار، یک مدیر پروژه ارشد، تمام جریانهای کاری را همگامسازی کرده و از بروز تضاد میان نقشههای تاسیساتی جلوگیری میکند.
پیمانکاری EPC تاسیسات، ریسکهای پنهان ناشی از ناهماهنگی بین تیمهای طراح و مجری را به صفر میرساند. زمانی که مهندسی برق و مکانیک در یک بستر مشترک توسعه مییابد، جانمایی تجهیزات، مسیر داکتها و سینیهای کابل پیش از شروع عملیات فیزیکی، در مدلهای سهبعدی بررسی و رفع تداخل (Clash Detection) میشوند.
این مدیریت یکپارچه مزایای مهندسی روشنی به همراه دارد:
- کاهش دوبارهکاری (Rework): به دلیل تطابق کامل طراحی با واقعیتهای اجرایی سایت.
- کنترل دقیق زمان و هزینه: حذف تاخیرات ناشی از انتظار دیسیپلینها برای یکدیگر و پیشگیری از خریدهای مازاد.
- بهینهسازی متریال مصرفی: مهندسی ارزش در مرحله طراحی که به انتخاب سایزینگ دقیق لولهها و کابلها منجر میشود.
- پاسخگویی متمرکز: کارفرما تنها با یک ساختار حقوقی منسجم و پاسخگو روبرو است که مسئولیت کامل تست و راهاندازی نهایی را بر عهده دارد.
طراحی و اجرای تاسیسات الکتریکال
پایداری خطوط تولید و ایمنی زیرساختها، مستقیماً به کیفیت مهندسی در بخش برق وابسته است. در این دیسیپلین، تمام مراحل از محاسبه بارهای مصرفی تا اجرای شبکههای قدرت با بالاترین ضریب اطمینان پیادهسازی میگردد.
طراحی سیستمهای توزیع برق LV و MV
طراحی یک شبکه توزیع برق پایدار، نیازمند ارزیابی دقیق شرایط بار و الزامات بهرهبرداری است. در مرحله نخست، فرآیند Load Calculation (محاسبات بار) جهت تعیین دقیق دیماند مصرفی پروژه انجام میگیرد. بر اساس این محاسبات، توپولوژی شبکه Electrical Distribution در دو سطح ولتاژ متوسط (MV) و فشار ضعیف (LV) مدلسازی میشود.
تیم مهندسی با انجام مطالعات اتصال کوتاه و پخش بار، ظرفیت ترانسفورماتورها، سطح مقطع کابلها و تنظیمات رلههای حفاظتی (Selectivity) را تعیین میکند. تمامی این فرآیندها با رعایت دقیق الزامات نشریه ۱۱۰ سازمان برنامه و بودجه کشور و استانداردهای معتبر بینالمللی همچون IEC انجام میپذیرد تا ایمنی و پایداری شبکه توزیع تحت هر شرایطی تضمین گردد.
اجرای کابلکشی صنعتی و نصب سینی کابل
اجرای زیرساختهای انتقال توان و سیگنال، نیازمند رعایت دقیق شعاع خمش، ضرایب کاهش جریان (Derating Factors) و حریمهای ایمنی است. مسیرسازی کابلها در محیطهای صنعتی عمدتاً از طریق نصب Cable Tray (سینی کابل) و نردبان کابل صورت میگیرد. در پروژههایی با جریانهای نامی بسیار بالا، استفاده از سیستمهای Busbar (باسبار ترانکینگ) به دلیل افت ولتاژ کمتر و ایمنی بالاتر در دستور کار قرار میگیرد.
در فرآیند اجرای کابلکشی صنعتی، تفکیک فیزیکی کابلهای قدرت از کابلهای کنترل و ابزار دقیق برای جلوگیری از تداخل الکترومغناطیسی (EMI) یک اصل غیرقابلتخطی است. همچنین، کدگذاری دقیق کابلها و اجرای صحیح سیستمهای اتصال زمین (Earthing) برای سهولت در تعمیرات و نگهداریهای آتی به شدت مورد توجه قرار میگیرد.
تأمین و نصب تابلوهای برق و تجهیزات کنترل
قلب تپنده توزیع انرژی و فرمان در پروژههای صنعتی، سوییچگیرها و تابلوهای کنترل هستند. طراحی، تأمین و نصب LV Panel (تابلوهای توزیع فشار ضعیف) و MV Panel (تابلوهای فشار متوسط) بر اساس زونبندی پروژه و کلاس حفاظتی (IP) مورد نیاز محیط انجام میشود.
علاوه بر تابلوهای توزیع اصلی، ساخت و راهاندازی تابلوهای PCC (مرکز کنترل قدرت) و MCC (مرکز کنترل موتور) جهت مدیریت یکپارچه الکتروموتورها، پمپها و فنهای صنعتی با بهرهگیری از درایوها و سافتاستارترهای استاندارد پیادهسازی میگردد. رعایت اصول اینترلاک مکانیکی و الکتریکی، شینهکشی استاندارد و تستهای عایقی پیش از برقدار کردن تجهیزات، ضریب ایمنی بهرهبرداری را به حداکثر میرساند.
طراحی و اجرای تاسیسات مکانیکی
تاسیسات مکانیکال شریانهای حیاتی انتقال سیالات، تهویه و کنترل شرایط محیطی در سایتهای صنعتی هستند. رویکرد مهندسی در این بخش، بر پایه کارایی انرژی (Energy Efficiency) و قابلیت اطمینان تجهیزات استوار است.
محاسبات بار حرارتی و برودتی
پیشنیاز اصلی برای طراحی سیستمهای تهویه مطبوع (HVAC)، انجام محاسبات دقیق بارهای برودتی و حرارتی است. در این فرآیند، با استفاده از نرمافزارهای تخصصی و تحلیل دادههای اقلیمی، مقادیر Cooling Load و Heating Load برای هر فضا به صورت مجزا تعیین میشود.
این محاسبات شامل تحلیل انتقال حرارت از جدارهها، بار ناشی از تجهیزات داخلی، روشنایی و تعداد افراد حاضر در محیط است. دقت در این مرحله، از انتخاب تجهیزات با ظرفیت بیش از حد (Oversizing) جلوگیری کرده و هزینههای اولیه سرمایهگذاری و مصارف انرژی در طول دوره بهرهبرداری را بهینهسازی میکند.
طراحی موتورخانه و لولهکشی صنعتی
هسته مرکزی تولید انرژی سرمایشی و گرمایشی، موتورخانه مرکزی (Mechanical Room) است. طراحی چیدمان تجهیزات در موتورخانه با هدف دسترسی آسان برای تعمیرات، رعایت فواصل ایمنی و بهینهسازی مسیر لولهها انجام میشود.
در بخش لولهکشی صنعتی، طراحی مسیرها (Pipe Routing)، سایزینگ دقیق لولهها بر اساس افت فشار مجاز، و طراحی رایزرها با در نظر گرفتن لرزهگیرها و ساپورتهای مهندسیشده صورت میپذیرد. همچنین، یکپارچگی مسیرهای سیال با سیستمهای مرتبط نظیر خدمات اطفا حریق در طراحی موتورخانههای جامع به دقت لحاظ میگردد.
تأمین تجهیزات
تأمین تجهیزات دوار و ثابت مکانیکی نیازمند شناخت دقیق از برندهای معتبر و انطباق کامل مشخصات فنی آنها با شرایط طراحی است. انتخاب و تأمین Chiller (چیلرهای تراکمی و جذبی) برای تولید آب مبرد، Boiler (دیگهای آبگرم و بخار) برای تامین انرژی حرارتی، و Cooling Tower (برجهای خنککننده) جهت دفع حرارت کندانسورها، با تمرکز بر بالاترین ضریب عملکرد (COP) انجام میپذیرد.
برای تضمین فشار و دبی سیالات در شبکههای آبرسانی و صنعتی، نصب انواع Booster Pump با سیستمهای کنترل دور متغیر پیشبینی میشود. تمامی اقلام و محصولات تاسیسات برق و مکانیک از وندورهای تایید شده بینالمللی و داخلی با گواهینامههای معتبر کیفی تأمین شده و پس از بازرسیهای کارخانهای به سایت پروژه منتقل میگردند.
استانداردهای فنی و مهندسی
اجرای تاسیسات صنعتی بدون پایبندی بیقید و شرط به کدهای مهندسی، ریسک بروز حوادث و کاهش عمر مفید تجهیزات را به همراه دارد. تمام فرآیندهای مهندسی، انتخاب متریال و رویههای اجرایی بر مبنای استانداردهای ملی و بینالمللی الزامی پایهریزی میشود تا کیفیت، ایمنی و کارایی سیستم در بالاترین سطح ممکن قرار گیرد.
در بخش زیرساختهای الکتریکال، نشریه ۱۱۰ مرجع اصلی طراحی تابلوها، کابلکشی و سیستمهای روشنایی است. در حوزه تاسیسات مکانیکال و پایپینگ، الزامات نشریه ۱۲۸ سازمان برنامه و بودجه جهت جوشکاری، تستهای هیدرواستاتیک و عایقکاری مبنای کار قرار میگیرد. همچنین برای تضمین کیفیت هوای داخل و طراحی بهینه شبکههای تهویه، از دستورالعملهای سختگیرانه ASHRAE بهره گرفته میشود. علاوه بر این، هماهنگی تاسیسات با زیرساختهای ایمنی، با استناد به کدهای حریق NFPA انجام میپذیرد که در پیادهسازی خدمات اعلام حریق و سیستمهای اطفای اتوماتیک نقش محوری دارد.
ردیف | نام استاندارد | حوزه کاربرد در پروژههای تاسیساتی | تمرکز اصلی استانداردهای مهندسی |
۱ | نشریه ۱۱۰ | تاسیسات برقی ساختمان و پروژههای صنعتی | الزامات ایمنی کابلکشی، ارتینگ، روشنایی و ساخت تابلوهای برق |
۲ | نشریه ۱۲۸ | تاسیسات مکانیکی و موتورخانههای مرکزی | مشخصات فنی لولهکشی، عایقکاری، و اجرای سیستمهای سرمایش و گرمایش |
۳ | ASHRAE | سیستمهای تهویه مطبوع صنعتی (HVAC) | کیفیت هوای محیط کار، بهینهسازی مصرف انرژی و روشهای دقیق محاسبات بار |
۴ | NFPA | ایمنی جان و مال و یکپارچگی حریق | تلفیق تاسیسات الکترومکانیکال با تجهیزات ایمنی، کنترل دود و اطفای حریق |
نقشهکشی فاز ۲، تست و تحویل As-Built
بلوغ فرآیند مهندسی یک پیمانکار مجرب، در مستندسازی دقیق، اجرای فرآیندهای راهاندازی اصولی و تحویل مدارک نهایی مطابق با شرایط واقعی پروژه نمود پیدا میکند.
نقشهکشی فاز ۲
طراحی فاز ۲ (Detail Design) شامل تولید نقشههای اجرایی دقیق (Shop Drawings) است. در این نقشهها تمام جزئیات مربوط به سایزینگ تجهیزات، ارتفاع نصب، کدهای ارتفاعی سینیهای کابل، نقشه تابلوهای برق و مسیرهای لولهکشی با دقت میلیمتری و با لحاظ کردن شرایط واقعی سایت، ترسیم و برای اجرا به تیمهای عملیاتی ابلاغ میشود.
Commissioning
مرحله پیشراهاندازی و راهاندازی (Commissioning)، حیاتیترین بخش برای اثبات صحت عملکرد تجهیزات است. در این فرآیند، لوپچکهای ابزار دقیق، تستهای مقاومت عایقی کابلها، و تست هیدرواستاتیک لولهها انجام میشود. تکمیل یک چکلیست تحویل و راهاندازی تاسیسات مکانیکی و الکتریکی به صورت آیتم به آیتم، تضمین میکند که تمامی پارامترهای فشار، دما، دبی و ولتاژ دقیقاً در محدوده طراحی شده قرار دارند و سیستم برای بهرهبرداری پیوسته آماده است.
مدارک As-Built
نقشههای چونساخت (As-Built) سندی است که وضعیت نهایی و قطعی پروژه را پس از اعمال تمامی تغییرات و انحرافات حین اجرا نشان میدهد. تحویل این مدارک، یک نقشه راه بینقص برای تیمهای بهرهبردار است که در آینده برای عیبیابی سریع، برنامهریزی توسعه خطوط و انجام تعمیرات اساسی، به شدت به این اطلاعات اتکا خواهند کرد.
طراحی تاسیسات دیتاسنتر و نیروگاه
پروژههای ماموریتبحرانی (Mission Critical) مانند دیتاسنترها و نیروگاهها، هیچگونه خطایی را در تامین برق یا کنترل دما برنمیتابند. در این حوزههای فعالیت، اصل “قابلیت اطمینان” (Reliability) محور تمام تصمیمات مهندسی است. طراحی بر اساس افزونگی تجهیزات (Redundancy) با معماریهای N+1 یا 2N پیادهسازی میشود تا در صورت خرابی یک تجهیز، سیستم جایگزین بدون وقفه وارد مدار شود.
در بخش دیتاسنترها، بارهای بحرانی نیازمند تامین توان بدون وقفه از طریق UPSها و دیزل ژنراتورهای سنکرون هستند. همچنین، تهویه این فضاها با استفاده از تجهیزات HVAC دقیق (Precision Air Conditioning) و مدیریت راهروهای سرد و گرم (Cold/Hot Aisle Containment) طراحی میگردد تا پایداری حرارتی سرورها به صورت ۲۴ ساعته تضمین شود.
نگهداری و تعمیرات PM
حفظ راندمان و جلوگیری از توقفات ناگهانی (Downtime) در طول عمر تاسیسات، در گرو پیادهسازی نظاممند فرآیندهای نگهداری و تعمیرات است. برنامه نگهداری پیشگیرانه (Preventive Maintenance)، شامل بازدیدهای زمانبندیشده، تعویض قطعات مصرفی پیش از پایان عمر مفید، آچارکشی تابلوها و روانکاری تجهیزات دوار است.
همچنین با استفاده از تکنیکهای پایش وضعیت (Condition Monitoring) نظیر ترموگرافی تابلوهای برق و آنالیز ارتعاشات پمپها، استراتژی تعمیرات پیشگویانه (Predictive Maintenance) اجرا میشود. ارائه گزارشهای دورهای دقیق از وضعیت سلامت تجهیزات، ریسک خرابیهای پرهزینه را کاهش داده و ایمنی پایدار را که شاخصه اصلی پروژههای NTAN است، برای سالیان متمادی حفظ میکند.
هزینه اجرای تاسیسات برق و مکانیک
برآورد مالی یک پروژه تاسیساتی به متغیرهای فنی و محیطی گوناگونی وابسته است. شفافیت در برآورد هزینهها به کارفرما کمک میکند تا بودجهبندی دقیقی برای فاز ساخت و تامین تجهیزات داشته باشد.
| عوامل کلیدی موثر بر قیمت | تاثیر متغیر بر هزینه نهایی اجرای تاسیسات |
| متراژ و مقیاس سایت | افزایش ابعاد پروژه مستقیماً حجم کابلکشی، لولهگذاری، سینیها و نفر-ساعت اجرایی را افزایش میدهد. |
| برند و منشا تجهیزات | استفاده از چیلرها، بوسترپمپها و تابلوهای وارداتی نسبت به تجهیزات ساخت داخل، هزینه تامین سرمایهای متفاوتی دارد. |
| انتخاب مدل قرارداد | اجرای پروژه به روش یکپارچه EPC، با حذف دوبارهکاریها و کاهش هزینههای پنهان، ارزش نهایی بهتری خلق میکند. |
| شرایط و پیچیدگی سایت | محدودیتهای دسترسی، کار در ارتفاع، نیاز به ماشینآلات خاص و شرایط سخت جوی، هزینههای بالاسری اجرا را تغییر میدهد. |
| برنامه زمانبندی فشرده | تحویل فوری پروژه، نیازمند افزایش شیفتهای کاری (Crashing) و تخصیص منابع همزمان است که بودجه اجرایی را تحت تاثیر قرار میدهد. |
